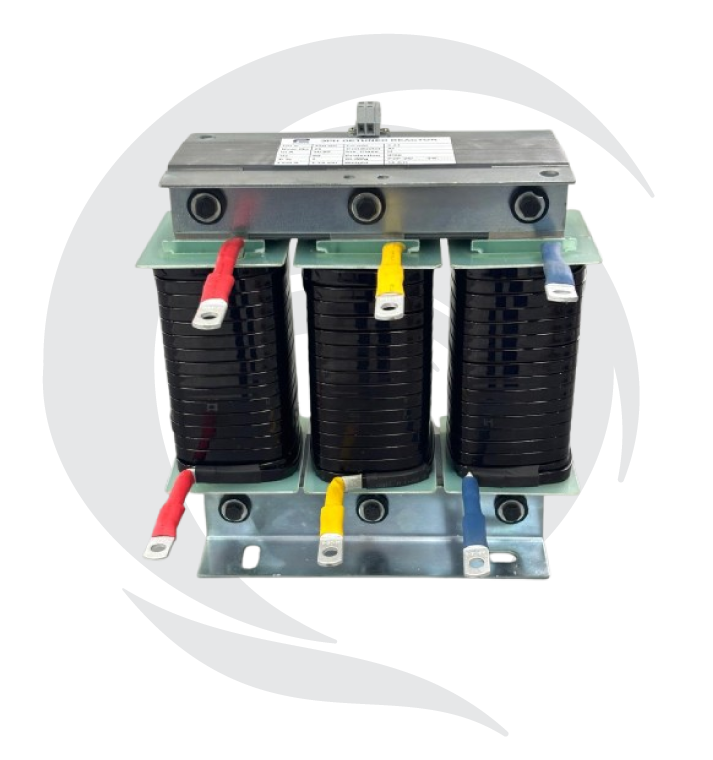

Detuned Reactors - DTR
Core Advantages
Available in 5–100 kVAr range, with copper and aluminium windings and 7% and 14% impedance options
High-temperature materials with excellent insulation properties
Vacuum Pressure Impregnated (VPI) construction for better insulation penetration
Multiple air gaps to minimize flux fringing
Multiple conductors for improved heat dissipation
Designed for high VTHD environments
Active Power Filter

Technical Specifications

Reference StandardsIS-5553(Part 1-8)/ IEC 60076-6
Detuning Factor5.67%, 7%, 14%
Detuning Frequency131Hz / 189Hz / 210Hz
Linearity180% ( upto 200% on request)
Tolerance on Inductance±5%
Rated Voltage400V / 440V / 690V
Rated Frequency50Hz / 60Hz
Insulation ClassH
Temperature RiseMAX 90℃
LossesLess than 5W / kVAR
Design Ambient Temperature50℃
Temperature ProtectionThermistor with NO/NC contacts
Dielectric Strength3KV for 1min
MaterialCopper / Aluminium
Lamination/CoreCRNO / CRGO (on request)
CertifiedIEC 60076-6 / CPRI
Rating (KVAR) 5101520 255075100
Rated Current (A) 6.613.219.826.4 336699132
